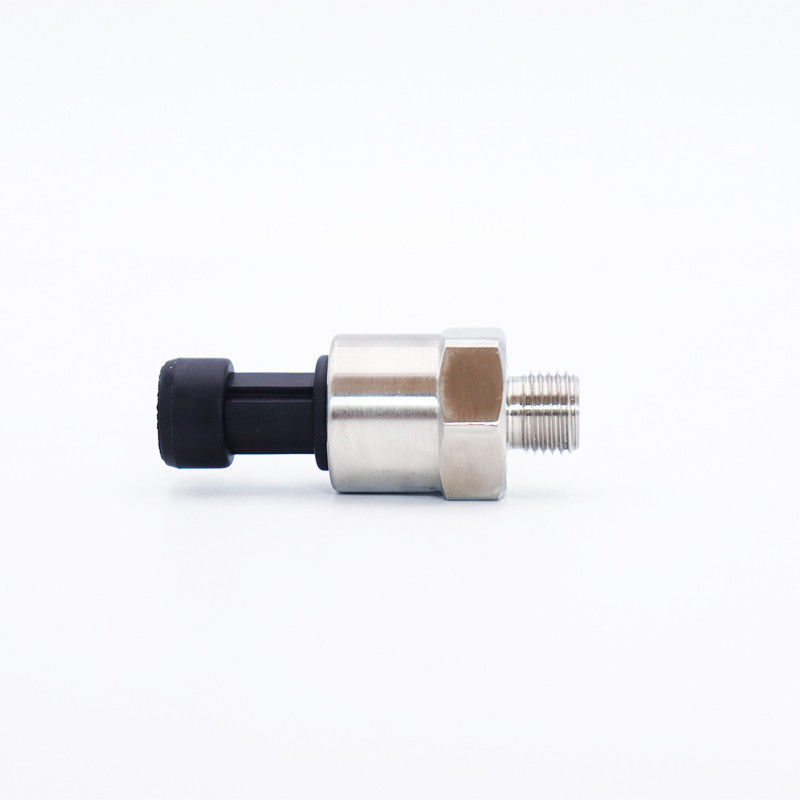

Packard 4-20ma 0.5-4.5v 0-5V Output Diffused Silicon Pressure Sensor
Transmitter tekanan WNK81MA adalah transmitter tekanan stabil tinggi dengan menggunakan chip pengkondisian sinyal ASIC khusus dan sensor tekanan silikon difusi diafragma SS316L berkinerja tinggi.Sirkuit terintegrasi ASIC khusus internal mengubah sinyal milivolt menjadi tegangan standar, sinyal arus atau frekuensi. Hal ini dapat dengan mudah terhubung dengan kartu antarmuka PC, kontrol instrumen, smart gauges atau PLC.yang memungkinkan kemampuan untuk bekerja di lingkungan korosif.
Fitur:
- Opsional packard, M12, konektor Hirschman kecil;
- Dimensi kecil, perumahan dapat disesuaikan;
- Keakuratan Tinggi 0,5% FS, 1% FS dan 2% FS
- Rentang tekanan 0 ~ 60MPa (rentang sensor kapasitif keramik 0 ~ 15MPa, sensor silikon difusi 0 ~ 60MPa);
- Output digital SPI dan I2C; output analog 4 ~ 20mA / 0.5 ~ 4.5V / 1 ~ 5V / 0 ~ 5V, silahkan hubungi kami untuk output lainnya;
- Rentang suhu operasi yang luas -40 ~ 125oC;
- Sensor tekanan kapasitif atau difusi silikon keramik berkinerja tinggi;
- OEM, ODM, kustomisasi;
Aplikasi:
• Pengukuran tekanan gas, uap atau cairan di berbagai area;
• Pengukuran tingkat cairan, volume atau massa;
• Terintegrasi dalam berbagai solusi yang ditentukan pengguna;
• Sistem manajemen air dan gas cerdas, kontrol kebakaran cerdas, kontrol elektronik otomotif, kompresor udara, HVAC, pompa, katup, dll.
Pertunjukan:
| Input |
| Jenis tekanan |
Tekanan pengukur, tekanan penyegelan, tekanan absolut |
| Jangkauan pengukuran |
-0,1 ~ 60MPa |
| Output |
| Analog |
0.5...4.5V, 4...20mA, 1...5V, 0...10V |
| Analog |
Aku2C, SPI |
| Keakuratan |
| 00,2% |
Linearitas, histeresis, pengulangan: <0,2% rentang penuh sensor |
| 00,5% |
Linearitas, histeresis, pengulangan: < 0,5% rentang penuh sensor |
| Overload |
| 2.5X sensor tekanan skala penuh |
| Informasi Perumahan. |
| Bahan perumahan |
SS 304, Cu, Al |
| Bahan Pembasmian |
SS316L |
| Perlindungan Penembusan |
IP67 |
Sumber Daya
| Tegangan pasokan |
5V 24VDC power supply yang diatur, |
| Efek tegangan pasokan |
Efek tegangan pasokan 5V: min.3V/max.5.5V
●Untuk sensor output 0,5...4,5V, tegangan tidak memiliki efek untuk linearitas dan kompensasi suhu, tegangan proporsional dengan LRV dan FRV.
●Untuk saya2Sensor output digital C dan SPI, tegangan tidak memiliki efek pada linearitas, LRV, URV dan suhu kompensasi.
Efek daya pasokan 24V: min.9V/max30V
●Untuk sensor output arus 4...20mA, tegangan tidak memiliki efek pada linearitas, LRV, URV dan suhu kompensasi.
|
Informasi pesanan:
| Model |
Deskripsi produk |
| WNK81MA |
Transmitter Tekanan |
| Kode |
Jenis Tekanan |
| A |
Tekanan mutlak |
| G |
Tekanan pengukur |
| S |
Tekanan penyegelan |
| Kode |
Keakuratan |
| 2 |
00,2% FS |
| 5 |
00,5% FS |
| Kode |
Jangkauan sensor |
| A |
0.1bar |
E |
10 bar |
| B |
0.5 bar |
F |
50 bar |
| C |
1 bar |
G |
100 bar |
| D |
5bar |
H |
600 bar |
| Rentang lain sedang berkembang |
| Kode |
Output |
| 1 |
0.5...4.5V DC |
| 2 |
4...20mA |
| 3 |
Aku2C |
| 4 |
SPI |
| 5 |
0...10V DC |
| 6 |
1...5V DC |
| X |
Pengaturan khusus |
| Kode |
Konektor listrik |
| C1 |
Packard |
| C2 |
M12 |
| C3 |
Kabel outlet ((pls meletakkan panjang kabel, seperti 01 untuk 1 meter) |
| C4 |
Mini DIN43650 |
| C5 |
GX12-3 |
| CX |
Pengaturan khusus |
| Kode |
Konektor proses |
| P1 |
G1/4 |
P5 |
M12×1.5 |
| P2 |
1/4-18NPT |
P6 |
1/4-19PT |
| P3 |
1/8-27NPT |
P7 |
7/16-20UF ((wanita) |
| P4 |
M14×1.5 |
PX |
Pengaturan khusus |
| Pls hubungi WNK untuk konektor proses lainnya |
|
Kode pemesanan khas:WNK81MA GC2 C1 P1
WNK81MA GC2 C310 P1________C3 panjang outlet kabel langsung adalah 1 meter.
|
Keuntungan Kompetitif:
1. Didirikan pada tahun 2004, lebih dari 13 tahun penelitian profesional, pengembangan dan pengalaman produksi;
2. Tim R & D berpengalaman dan profesional untuk menyediakan layanan kustomisasi;
3. Produksi elemen inti pemancar-PCB, memasok PCB untuk produsen pemancar;
4Keakuratan tertinggi hingga 0,05% FS;
5. Berbagai output I2C, SPI, 4 ~ 20mA, Hart, Modbus, Profibus-Pa, 0,5-4,5V, 0,2-2,9V dan output analog lainnya;
6Produk kami telah diekspor ke Jerman, Norwegia, Polandia, Finlandia, Spanyol, Inggris, Prancis, Rusia, AS, Brasil, Meksiko, Australia, Jepang, Korea, Thailand, Indonesia, Uruguay dan banyak negara lainnya.
Pameran Produk
Informasi Perusahaan
FAQ
T: Apakah Anda perusahaan dagang atau produsen?
A: Kami adalah produsen sejak tahun 2004, berkomitmen untuk memproduksi presisi tinggi, stabilitas jangka panjang, biaya yang efisien tekanan / tingkat / instrumen pengukuran suhu.
T: Apa sistem kontrol kualitas Anda?
A: Pabrik kami disertifikasi di bawah ISO 9001-2015. Semua produk selesai dengan kompensasi suhu dan tes penuaan 48 jam sebelum pengiriman.
T: Apa garansi produk Anda?
A: 12 bulan dari tanggal pengiriman, untuk kerusakan yang tidak disebabkan oleh manusia.
T: Pengiriman dan Pengiriman?
A: Pemesanan kecil dikirim dengan DHL, Fedex, TNT, UPS, dengan waktu pengiriman dalam 4 - 5 hari kerja.
Pesanan besar disarankan untuk dikirim melalui laut.
