Name: HART Protol Differential Smart Pressure Transducer Untuk Pengukuran Aliran
Brand: Hefei WNK Smart Technology Co.,Ltd
SKU: WNK55
Price: 45.00 USD
Availability: InStock

Rumah > Produk > Smart Pressure Transmitter >

HART Protol Differential Smart Pressure Transducer Untuk Pengukuran Aliran

Smart Type Pressure Transmitter

pemancar tekanan digital

Tempat asal:

Cina

Nama merek:

WNK

Sertifikasi:

ex-proof,CE,ISO

Nomor model:

WNK55

Hubungi kami

Permintaan Penawaran

HART Protol Differential Smart Pressure Transducer Untuk Pengukuran Aliran

Product Details

Catu Daya:

24VDC,12VDC 24VDC 12-36VDC

Jenis tekanan:

Mutlak (A), Pengukur (G), Diferensial

Sinyal Keluaran:

0-5V/10V,4~20mA/HART

Aplikasi:

minyak, Cairan, gas, air, sistem utilitas air

Keluaran:

2-kawat 4-20mA, komunikasi HART opsional, Hart atau Profibus 4-20mA

Bahan:

Baja tahan karat 316L,1Cr18Ni9Ti

Koneksi proses:

M20X1.5 jantan, 1/2NPT dll, 1/4NPT atau 1/2NPT,G1/4

Bahan Diafragma:

SS316L, Hastelloy C

Rentang Pengukuran:

-0,1MPa~0; 0~100Mpa

Bahan perumahan:

Paduan aluminium, baja tahan karat 304

Menyoroti:

Smart Type Pressure Transmitter

pemancar tekanan digital

Payment & Shipping Terms

Kuantitas min Order

Kemasan rincian

Karton

Waktu pengiriman

3-30 hari

Syarat-syarat pembayaran

D/A, T/T, Serikat Barat

Menyediakan kemampuan

1000PCS PER Bulan

WNK83MA Outlet Kabel Disesuaikan 0,5 - 4.5V DC Output Sensor Tekanan Cerdas

Dapatkan Harga Terbaik

Video

Pemancar Tekanan Cerdas Udara Minyak Air 4.75 - 5.25V DC Power Supply CE

Dapatkan Harga Terbaik

Video

Material Kuningan Tekanan Tinggi Transmitter Tekanan Tinggi Transmitter Tingkat Cairan 1/4 NPT

Dapatkan Harga Terbaik

Video

G1/4 Packard Kapasitif Mini Pressure Transmitter untuk uap gas cair

Dapatkan Harga Terbaik

Hubungi kami

86-551-65369655

Hubungi Sekarang

Product Description

Transduser Tekanan Cerdas Diferensial HART Protol Untuk Pengukuran Aliran

Deskripsi Produk

Nama Produk	Pemancar Tekanan Diferensial Presisi Tinggi yang Cerdas
Media yang berlaku	cair, gas dan uap
Kisaran tekanan	1-300Kpa~300bar, Dinegosiasikan
Ketepatan	0,075%, lebih tinggi berdasarkan permintaan
Stabilitas	±0,15% URL selama 5 tahun
Penyimpangan suhu	±0,03% dari URL/10ºC
Sinyal keluaran	4~20mA, Hart, Profibus-PA untuk opsi, FF per permintaan

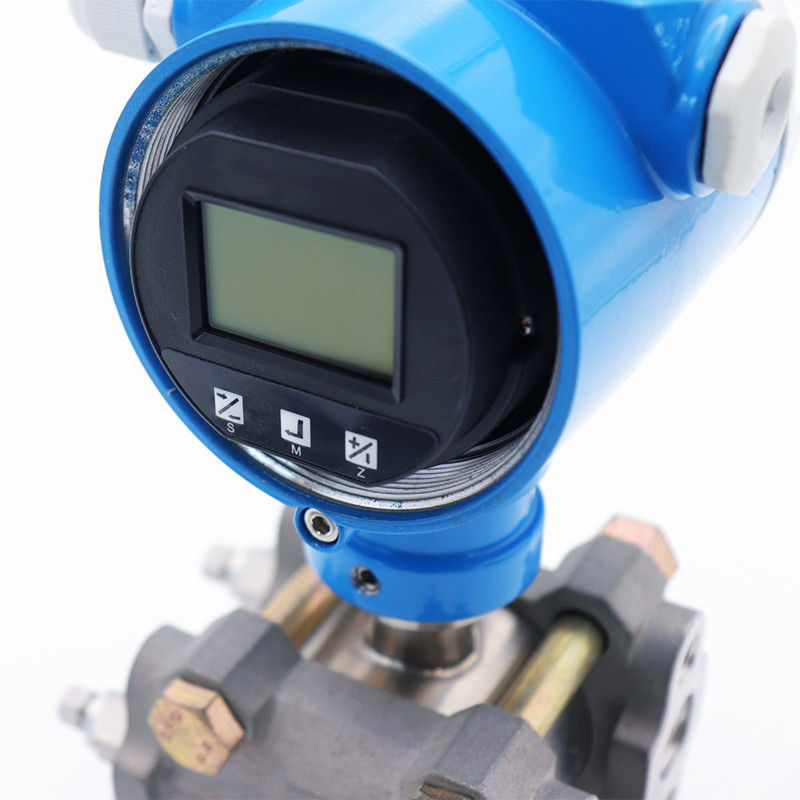

Menampilkan	LCD, atau penunjuk opsional
Bahan perumahan	Aluminium14
Koneksi mekanis	M20×1,5;G1/2;1/2NPT
Kelas perlindungan	IP66/67
Bukti bekas	Exia II CT4, opsi lain sesuai permintaan
Catu Daya	10.5-55V DC 10.5-30V DC
Suhu lingkungan	-40 hingga 85ºC, -40 hingga 80ºCuntuk header LCD
Suhu penyimpanan	-45 hingga 85ºC, -40 hingga 80ºC untuk header LCD;
Pengukuran	dengan tampilan: 9512652 (mm)
Pengukuran	tanpa tampilan: 9511552 (mm)
Berat Bersih	4kg (tanpa braket atau sambungan proses)

HART Protol Differential Smart Pressure Transducer Untuk Pengukuran Aliran

Pemancar Tekanan Diferensial untuk Pengukuran Aliran

Dengan mengukur perbedaan tekanan fluida saat fluida mengalir melalui pipa, laju aliran dapat dihitung. Untuk pengukuran aliran tekanan diferensial, elemen primer dan sekunder digunakan. Elemen utama dirancang untuk menghasilkan perbedaan tekanan seiring dengan peningkatan aliran. Elemen yang paling umum adalah pelat lubang, venturi, nosel aliran, dan tabung pitot.Elemen sekunder adalah pemancar tekanan diferensial.Ini dirancang untuk mengukur tekanan diferensial yang dihasilkan oleh elemen primer seakurat mungkin. Secara khusus, penting bahwa pengukuran tekanan diferensial tidak terpengaruh oleh perubahan tekanan saluran fluida, suhu atau sifat lain seperti suhu sekitar.
Pemancar DP yang baik akan memastikan bahwa tekanan diferensial diukur secara akurat, terlepas dari perubahan parameter lainnya dan akan mengirimkan sinyal dengan andal untuk mewakili tekanan diferensial. Dalam loop kendali tipikal, sinyal pemancar diumpankan ke pengontrol dimana keluarannya digunakan untuk mengatur laju aliran melalui katup kendali.

Detail Gambar

HART Protol Differential Smart Pressure Transducer Untuk Pengukuran Aliran

Bagian tertinggi atau tengah tangkiadalah sisi tekanan rendah[L]dari pemancar tekanan diferensial, dan tdia bagian terendah dari tangkiadalah sisi tekanan tinggi[H];

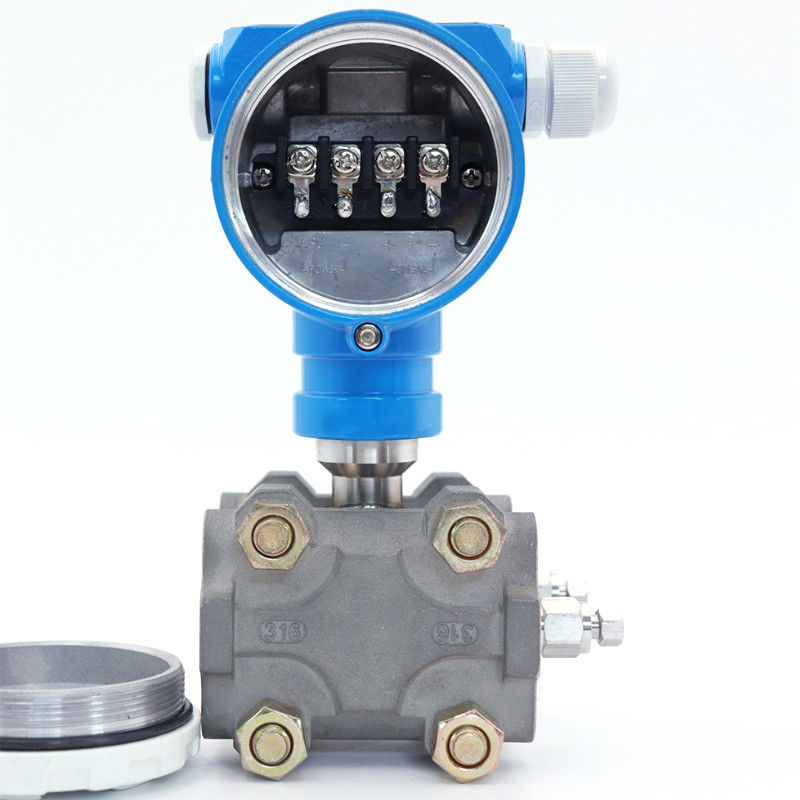

Diameter kabel φ8 ~ φ12. Terminal sinyal terletak di kompartemen terpisah pada kotak listrik. Buka tutup penutupnya dengan kabel.

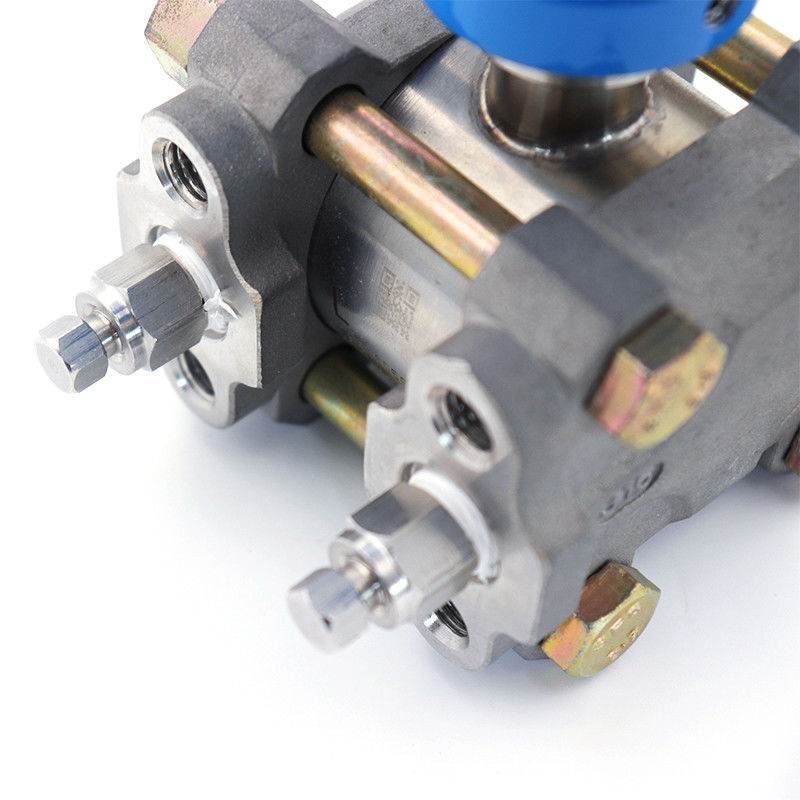

Bahan rumah pemancar tekanan diferensial adalah aluminium 14, sambungan prosesnya adalah baja tahan karat, dengan peringkat perlindungan IP66 / 67.

Penggunaan Produk

HART Protol Differential Smart Pressure Transducer Untuk Pengukuran Aliran

Produk aplikasi lainnya

Pemancar tekanan diferensial biasanya digunakan untuk menghitung tekanan, aliran, level cairan, volume, dll.di media. Hal ini terutama digunakan di bidang kontrol industri seperti energi, kimia, gas alam, pembangkit listrik, pembuatan kertas. Misalnya, dalam industri manufaktur susu, proporsi saluran pipa perlu dikontrol, dan pemancar tekanan diferensial yang higienis digunakan untuk memantau aliran pipa dan mengontrol proporsinya.

HART Protol Differential Smart Pressure Transducer Untuk Pengukuran Aliran
